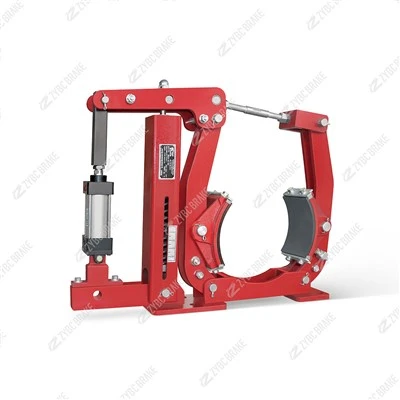

QW╱QWZ5 سیریز نیومیٹک ڈرم بریک: تنصیب کے طریقے اور میچنگ لوازمات





1. تنصیب کے طریقے

QW/QWZ5 سیریز نیومیٹک ڈرم بریک لیتے ہیں۔معیاری تنصیب کی شکل کے طور پر عمودی بڑھتے ہوئے، اور اپنی مرضی کے مطابق افقی تنصیب کومپیکٹ سامان لے آؤٹ کے لیے دستیاب ہے۔ تنصیب کے طول و عرض JB/T انڈسٹری کے معیارات کی تعمیل کرتے ہیں اور روایتی الیکٹرو-ہائیڈرولک ڈرم بریکوں کو مماثل ڈرم سائز کے تحت بدل سکتے ہیں۔

معیاری عمودی تنصیب

کاسٹ بریک بیس کو مضبوطی سے مضبوطی سے ایک فلیٹ سخت سپورٹ فریم میں ہائی-طاقت والے بولٹ کے ساتھ محفوظ کریں۔ اس بات کو یقینی بنائیں کہ بریک ڈرم کے دونوں اطراف میں دو بریک جوتے ہم آہنگی سے تقسیم کیے گئے ہیں، اور سنکی رگڑ سے بچنے کے لیے بریک فریم کا مرکزی محور ڈرم کے محور کے ساتھ منسلک ہے۔

مماثل نیومیٹک سلنڈر کو بریک بازو پر عمودی طور پر اوپر کی طرف ماؤنٹ کریں۔ مہنگائی کے دوران مستحکم کلیمپنگ فورس کو یقینی بنانے کے لیے پسٹن کی چھڑی کو بغیر کسی جھکاؤ کے سیدھا حرکت میں رکھیں۔

بلٹ ان لنکیج مساوی-کلیئرنس بیلنسنگ میکانزم خود بخود رگڑ لائننگ اور بائیں اور دائیں طرف ڈرم کے درمیان مستقل فرق کو برقرار رکھتا ہے، یکطرفہ گھسیٹنے اور بار بار دستی کیلیبریشن کے بغیر ناہموار لباس کو روکتا ہے۔

رگڑ استر کی تبدیلی، گیپ ایڈجسٹمنٹ، ایئر سلنڈر کی دیکھ بھال اور دستی ریلیز آپریشن کے لیے آس پاس کی کافی جگہ محفوظ کریں۔

اختیاری افقی طرف بڑھتے ہوئے

ٹرالی چلانے کے طریقہ کار اور تنگ عمودی تنصیب کی جگہوں کے لیے موزوں ہے۔ بریک آرم اسمبلی کو پلٹائیں اور بریک ڈرم کے ارد گرد پیچھے سے بریک انسٹال کریں، جس کے لیے خصوصی تخصیص کردہ ٹرانزیشن بریکٹ کی ضرورت ہوتی ہے۔ افقی اسمبلی کے بعد، تاخیر سے بریک ایکشن سے بچنے کے لیے سلنڈر اسٹروک کو چیک کریں اور بہار کی لچک کو دوبارہ ترتیب دیں۔

کلیدی تنصیب کی ضروریات

تمام قبضہ پیوٹ پوائنٹس دیکھ بھال سے لیس ہیں تنصیب کے بعد باقاعدہ چکنائی کی ضرورت نہیں ہے۔

آزمائشی آپریشن سے پہلے بریک ڈرم کی سطح پر تیل کے داغ، زنگ اور دھول کو مکمل طور پر ہٹا دیں، کیونکہ تیل کی آلودگی رگڑ کی کارکردگی کو کافی حد تک کم کر دے گی۔

مطلوبہ بریک ٹارک سیٹ کرنے کے لیے مین بریک اسپرنگ کے پری-کمپریشن کو ایڈجسٹ کرنے والے نٹ کے ذریعے ایڈجسٹ کریں۔

سلنڈر جام ہونے سے بچنے کے لیے ایئر سورس کو جوڑنے سے پہلے تصدیق کریں کہ ایئر پائپ لائن پانی اور نجاست سے پاک ہے۔

ورکنگ منطق کا فرق: QW عام طور پر کھلی قسم کا ہوتا ہے (بریک لگانے کے لیے ہوا کی فراہمی، رہائی کے لیے ایگزاسٹ)؛ QWZ5 عام طور پر-بند فیل-محفوظ قسم ہے (رہائی کے لیے ہوا کی فراہمی، خودکار بریک لگانے کے لیے ایگزاسٹ)۔

2. معیاری ملاپ کے لوازمات

بنیادی فنکشنل سپورٹنگ اجزاء

نیومیٹک ایکچویٹنگ سلنڈر QW/QWZ5 سیریز کے لیے مماثل خصوصی ایئر سلنڈر، بریک کھولنے اور کلیمپنگ کے لیے لکیری ڈرائیونگ فورس فراہم کرتا ہے۔ گرد آلود، مرطوب یا قدرے سنکنار ہوا کے ذرائع کے لیے، زنگ مخالف اندرونی دیواروں والے سلنڈر معیاری ترتیب ہیں۔

مینوئل ریلیز لیور کا استعمال ایئر سورس کٹ آف کے دوران ایمرجنسی بریک ریلیز کے لیے کیا جاتا ہے

پوزیشن کی حد سوئچز مکمل طور پر-بریک اور مکمل طور پر-بریک کی جاری کردہ حالتوں کا پتہ لگائیں، حقیقی-وقت کے تاثرات کے سگنلز PLC کنٹرول سسٹم کو سیفٹی انٹر لاک اور چلانے کی حالت کی نگرانی کے لیے منتقل کریں۔

نیومیٹک آکسیلیری فٹنگز بشمول فوری ہوا کنیکٹرز، ہائی پریشر ایئر ہوزز، ایئر فلٹر ریگولیٹرز اور مفلر، جو ایئر سرکٹ میں ہوا کے دباؤ اور فلٹر کی نجاست کو مستحکم کرتے ہیں۔

قابل استعمال اسپیئر پارٹس

فوری-پر سنیپ-رگڑ لائننگ ایکو-دوستانہ غیر-ایسبیسٹس پہننے-کیمپنگ ڈھانچے کے ساتھ مزاحم رگڑ بلاکس کو تبدیل کریں۔ پورے بریک فریم کو جدا کیے بغیر رگڑ پیڈ کو الگ سے تبدیل کیا جا سکتا ہے۔ نیم-میٹالک لائننگ بھاری-لوڈ بار بار بریک لگانے کے حالات کے لیے اختیاری ہیں۔

مکمل ایڈجسٹمنٹ اور فاسٹینر کٹ جس میں ٹارک ایڈجسٹ کرنے والے نٹ، کلیئرنس ایڈجسٹ کرنے والے اسکرو، لاک بولٹ، ہنگ پن اور ری سیٹ اسپرنگس پر مشتمل ہے-طویل مدتی دیکھ بھال اور پیرامیٹر ری کیلیبریشن کے لیے۔

سلنڈر سیلنگ ریپیئر کٹ پسٹن آئل سیل، O-رنگز اور ڈسٹ-پروف گاسکیٹ پر مشتمل ہے، نیومیٹک سلنڈر کے ہوا کے اخراج کو روکنے کے لیے باقاعدہ تبدیلی کے لیے۔

3. اختیاری حسب ضرورت لوازمات

کیمیکل پلانٹس، کوئلے کی کانوں اور دیگر آتش گیر اور دھماکہ خیز خطرناک علاقوں کے لیے دھماکہ-پروف حد سوئچز اور سیل بند ہوا سلنڈر۔

حسب ضرورت منتقلی بریکٹ جو افقی طرف بڑھتے ہوئے لے آؤٹ کے لیے وقف ہیں۔

بارودی سرنگوں، سیمنٹ پلانٹس اور آؤٹ ڈور ہائی-ڈسٹ آپریٹنگ سائٹس کے لیے ہیوی-ڈیوٹی ڈسٹ حفاظتی کور۔

ساحلی مرطوب، نمکین دھند اور سنکنرن ورکشاپوں کے لیے اینٹی-سنکنرن سطح کی کوٹنگ اور سٹینلیس سٹیل کے فاسٹنر۔

بفر جھٹکا-اثر، کمپن اور چلنے والے شور کو کم کرنے کے لیے ہائی-فریکوئنسی بریک سائیکل کے تحت جذب کرنے والی اسمبلیاں۔
