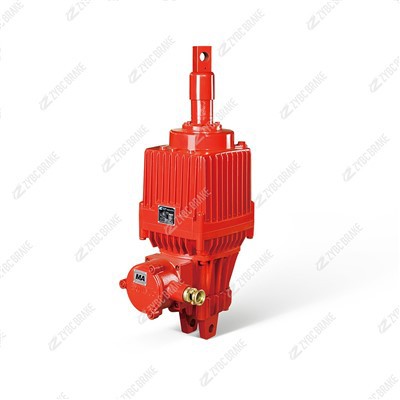

اعلی معیار کے بیڈ سیریز کا دھماکہ - محفوظ الیکٹرو - ہائیڈرولک تھروسٹرز





2. کام کرنے کا اصول

بیڈ سیریز ایک پر چلتی ہےسیل شدہ الیکٹرو - ہائیڈرولک تبادلوں کا اصول، معیاری ای ڈی سیریز سے مماثل ہے لیکن بہتر دھماکے کے ساتھ - جس میں داخلی چنگاریاں یا حرارت پر مشتمل ہے۔ اس کے ورکنگ سائیکل میں تین اہم ریاستیں شامل ہیں:

2.1 1. تھرسٹ جنریشن (بریک ریلیز/کلچ کی منگنی)

جب چالو ہوجاتا ہے تو ، دھماکے - پروف الیکٹرک موٹر (فلیم پروف دیوار میں رکھی گئی) ایک مربوط گیئر/وین پمپ چلاتی ہے۔ پمپ سیل شدہ داخلی ذخائر سے ہائیڈرولک تیل کھینچتا ہے اور اس پر دباؤ ڈالتا ہے (8–16 ایم پی اے ، ماڈل - انحصار)۔

دباؤ والا تیل ایک واحد - ایکٹنگ ہائیڈرولک سلنڈر میں بہتا ہے ، پسٹن اور کروم - چڑھایا آؤٹ پٹ چھڑی کو باہر کی طرف دھکیلتا ہے۔ اس سے خطوط کو جاری کرتا ہے (500–12،500 N) ٹارگٹ بریک/کلچ - کو بریک کی رہائی یا چنگلوں کو مشغول کرنے کے لئے موسم بہار میں تناؤ پر قابو پانے کے لئے۔

2.2 2. زور برقرار رکھنے (مستقل آپریشن)

ایک بار جب آؤٹ پٹ چھڑی زیادہ سے زیادہ فالج (50-200 ملی میٹر) تک پہنچ جاتی ہے تو ، دباؤ سے نجات والو اضافی تیل کو ذخائر کی طرف موڑ دیتا ہے۔ یہ مستحکم سلنڈر دباؤ کو برقرار رکھتا ہے ، موٹر کو اوورلوڈ کیے بغیر بریک کو جاری (یا کلچ مصروف) رکھتا ہے - مسلسل - ڈیوٹی مشینری جیسے 24/7 مائن کنویرز کے لئے اہم ہے۔

2.3 3. زور سے خاتمہ (ہنگامی/ری سیٹ)

بجلی کی کمی ، سسٹم لیک ، یا ہنگامی بندشوں میں ، موٹر اور پمپ فوری طور پر رک جاتے ہیں۔ ہائیڈرولک دباؤ ختم ہوجاتا ہے ، اور بریک کے ریٹرن اسپرنگس (یا کلچ کی ری سیٹ فورس) آؤٹ پٹ چھڑی کو پیچھے دھکیلیں۔ تیل آبی ذخائر میں واپس جاتا ہے ، جس سے بریک کو مشغول ہونے (یا منقطع کرنے کے لئے کلچ) اور مشینری کو محفوظ بناتا ہے۔

فلیم پروف انکلوژر میں کسی بھی ممکنہ داخلی چنگاریاں یا زیادہ گرمی ہوتی ہے ، جو بیرونی آتش گیر گیسوں/دھول کی اگنیشن کو روکتی ہے۔

3. بنیادی ڈھانچہ اور دھماکے - محفوظ اجزاء

بیڈ سیریز میں ایک ناہموار ، دھماکے - پانچ اہم سب سسٹمز کے ساتھ محفوظ ڈیزائن شامل ہے ، جو سخت مضر - ایریا کے معیارات کے مطابق ہیں:

3.1 1. فلیم پروف الیکٹرک موٹر (پاور ان پٹ)

ایک تین - فیز اے سی انڈکشن موٹر کے ساتھexd i mb/exd iib t4 گا دھماکے - پروف مارکس(جی بی 3836-2010 اور اے ٹی ای ایکس/آئیکیکس معیارات کے مطابق)۔ یہ مناسب ہے:

زیر زمین کوئلے کی کانیں: میتھین - بھرپور ماحول کے لئے exd i mb.

اوپر - زمینی صنعتیں: درجہ حرارت کلاس T4 (135 ڈگری سے کم یا اس کے برابر) کے ساتھ کلاس IIB دھماکہ خیز گیس زون (جیسے ، پیٹرو کیمیکلز ، گیس اسٹوریج) کے لئے EXD IIB T4 GA۔

موٹر پاور 0.37–7.5 کلو واٹ سے ہے ، جس میں دوہری - وولٹیج کے اختیارات (380V/660V ، 660V/1140V AC ، 50Hz) مائن/پیٹرو کیمیکل پاور سسٹم سے ملنے کے لئے ہیں۔ موصلیت کی کلاس ہےکلاس f(گرمی کی مزاحمت 155 ڈگری تک) اعلی - درجہ حرارت رواداری کے لئے۔

3.2 2. مہر بند ہائیڈرولک پاور یونٹ (توانائی کی تبدیلی)

دھماکہ - محفوظ پمپ: ایک کم - شور گیئر پمپ (12 MPa سے کم یا اس کے برابر کے لئے) یا وین پمپ (12–16 MPa کے لئے) غیر - sparking مواد (جیسے ، تانبے - all alloy گیئرز) کے ساتھ رگڑ -} inced اسپرکس سے بچنے کے ل .۔ یہ مکمل طور پر فلیم پروف ہاؤسنگ کے اندر بند ہے۔

ایئر ٹائٹ ریزروائر: ایک اسٹیل ذخائر (صلاحیت: 0.5–5 L) جس میں مہر بند ڑککن اور فلیم پروف سانس والی والو ہے۔ یہ تیل کے رساو کو روکتا ہے اور بیرونی آتش گیر گیسوں کو ہائیڈرولک سسٹم میں داخل ہونے سے روکتا ہے۔

پریشر سیفٹی والوز: ایک ریلیف والو (زیادہ سے زیادہ دباؤ کو محدود کرنے کے لئے) اور والو کو چیک کریں (تیل کے بیک فلو کو روکنے کے لئے) - دونوں دھماکے کے ساتھ - پام سیلز کو دیوار کی سالمیت کو برقرار رکھنے کے لئے۔

3.3 3. بھاری - ڈیوٹی ہائیڈرولک سلنڈر (فورس آؤٹ پٹ)

ایک سنگل - ایک کے ساتھ اداکاری کا سلنڈرسخت کروم - چڑھایا آؤٹ پٹ چھڑی(قطر: 20–60 ملی میٹر) سنکنرن مزاحمت اور پہننے میں کمی کے لئے۔ سلنڈر بور (40–125 ملی میٹر) اور فالج (50–200 ملی میٹر) بھاری زور کے تقاضوں کے لئے بہتر بنایا گیا ہے۔

اعلی - عارضی مہریں: فلوروپولیمر (ایف کے ایم) مہر (معیاری) تیل کے رساو کے خلاف مزاحمت کرتے ہیں اور درجہ حرارت کو -20 ڈگری سے 120 ڈگری تک برداشت کرتے ہیں ، جو گرم پیٹرو کیمیکل یا مائن ماحول کے لئے موزوں ہے۔

3.4 4. فلیم پروف انکلوژر (سیفٹی کور)

کاسٹ اسٹیل/ایلومینیم ہاؤسنگ: فلیم پروف جوڑ کے ساتھ ایک مضبوط دیوار (0.15 ملی میٹر سے کم یا اس کے برابر فرق) جو ٹھنڈا اور اندرونی دھماکوں پر مشتمل ہے ، جس سے بیرونی دھماکہ خیز ماحول میں شعلہ پھیلاؤ کو روکتا ہے۔

IP65 تحفظ: دیوار دھول ہے - تنگ اور پانی - جیٹ مزاحم ، کان کی دھول ، پیٹرو کیمیکل اسپل ، یا بارش - بیرونی/زیر زمین استعمال کے لئے اہم اندرونی اجزاء کو بچاتے ہیں۔

دھماکے - پروف کیبل غدود: مہر بند کیبل اندراجات (بکتر بند کیبلز کے ساتھ مطابقت پذیر) گیس داخل کرنے کو روکتے ہیں اور اس بات کو یقینی بناتے ہیں کہ وائرنگ بندرگاہوں سے کوئی چنگاریاں بچ جائیں۔

3.5 5. انسٹالیشن اور موافقت کے اجزاء

عالمگیر بڑھتے ہوئے: ایک گھومنے والی فلانج بیس (90 ڈگری ایڈجسٹمنٹ) اور 360 ڈگری سوئولنگ راڈ ہیڈ عمودی ، افقی ، یا مائل تنصیب کی اجازت دیتا ہے ، جو مائن ہوسٹس یا پیٹرو کیمیکل پمپوں میں محدود جگہوں پر ڈھال لیا جاتا ہے۔

اینٹی - سنکنرن کوٹنگ: بیرونی سطحوں کو مائن پانی ، کیمیائی بخارات ، اور نمک سپرے (غیر ملکی پیٹرو کیمیکل سائٹوں کے لئے) کے خلاف مزاحمت کے لئے ایپوسی رال (100μm موٹائی) کے ساتھ لیپت کیا جاتا ہے۔

4. کلیدی خصوصیات اور فوائد

بیڈ سیریز اپنے دھماکے سے تحفظ ، بھاری - ڈیوٹی پرفارمنس ، اور تعمیل کے لئے کھڑی ہے ، جس میں اعلی - رسک انڈسٹریز کے بنیادی فوائد ہیں:

4.1 1. ملٹی - معیاری دھماکے کی حفاظت

عالمی معیارات (جی بی 3836 - 2010 ، ایٹیکس 2014/34/EU ، IECEX) کے ساتھ تعمیل کرتا ہے اور اس میں زیر زمین کوئلے کی کانوں (EXD I MB) اور اس سے اوپر {- گراؤنڈ کلاس IIB دھماکہ خیز زون (EXD IIB T4 GA) کا احاطہ کرتا ہے ، جس سے اعلی خطرے والے شعبوں میں استعداد کو یقینی بنایا جاتا ہے۔

4.2 2. بھاری - ڈیوٹی تھرسٹ اور استحکام

چھوٹے دھماکے سے 500–12،500 N - 3–5 گنا زیادہ فراہم کرتا ہے۔

4.3 3. مہر بند اور کم - بحالی کا ڈیزائن

مکمل طور پر منسلک ہائیڈرولک سسٹم اور فلیم پروف ہاؤسنگ دھول ، پانی ، یا گیس کے انگریز کو روکتا ہے ، جس سے جزو کے لباس اور بحالی کی فریکوئنسی کو کم کیا جاتا ہے۔

کلاس ایف موصلیت اور ایف کے ایم مہریں مستقل آپریشن کے تحت 10،000 سے زیادہ یا اس کے برابر کی خدمت زندگی کو یقینی بناتی ہیں - محدود بحالی کے وسائل والے دور دراز مائن سائٹس کے لئے اہم۔

4.4 4. تیز ردعمل اور توانائی کی کارکردگی

تھرسٹ بلڈ - اپ ٹائم (اسٹارٹ اپ سے مکمل فالج) 0.8 سیکنڈ سے کم یا اس کے برابر ہے ، جس سے مختصر سائیکل کے اوقات (جیسے ، مائن ہوسٹس) والی مشینری کے لئے فوری بریک ریلیز کو قابل بناتا ہے۔

دباؤ سے متعلق امدادی والو مکمل اسٹروک تک پہنچنے کے بعد موٹر بوجھ کو کاٹتا ہے ، جس سے بجلی کی کھپت کو مستقل {{2} load لوڈ سسٹم کے مقابلے میں 30–50 ٪ تک کم کیا جاتا ہے۔

4.5 5. لیگیسی سسٹم کے ساتھ مطابقت

معیاری بڑھتے ہوئے فلانگس اور آؤٹ پٹ راڈ کے طول و عرض بھاری - ڈیوٹی بریک (جیسے ، YWZ5 ، YWZ9 سیریز) اور چنگل سے ملتے ہیں ، جس سے یہ غیر -} دھماکے-}}}}}}}}}}} 7}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} prop.

5. عام ایپلی کیشنز

بیڈ سیریز کا مقصد ہے - میڈیم - سے - دھماکہ خیز ماحول میں بھاری ڈیوٹی ایکٹیویشن:

زیر زمین کوئلے کی کانیں: مائن ہوسٹس (ایسک لفٹنگ) ، بیلٹ کنویرز (کوئلے کی نقل و حمل) ، اور شیئررز کے لئے ڈرائیونگ بریک۔ زیر زمین کولہو کے لئے چنگل کو کنٹرول کرنا۔

پیٹروکیمیکل/آئل ریفائننگ: پائپ لائن پمپ ، ٹینک فارم کنویرز ، اور گیس کمپریسرز کے لئے ہنگامی بریک کو عملی شکل دینا ؛ آستگی ٹاور مشتعل افراد کے ل ch چنگل شامل کرنا۔

گیس اسٹوریج اور ایل این جی کی سہولیات: کلاس IIB دھماکہ خیز زون میں کریوجینک ٹینک کی منتقلی کی گاڑیاں اور گیس لوڈنگ/ان لوڈنگ کرینوں کے لئے آپریٹنگ بریک۔

کان کنی اور دھات کاری: سلفور ایسک میں معدنی پروسیسنگ کنویرز اور لہرانے کے لئے بریک کنٹرول کرنا یا آتش گیر دھول/گیس کے ساتھ دھات کی کانوں میں۔
