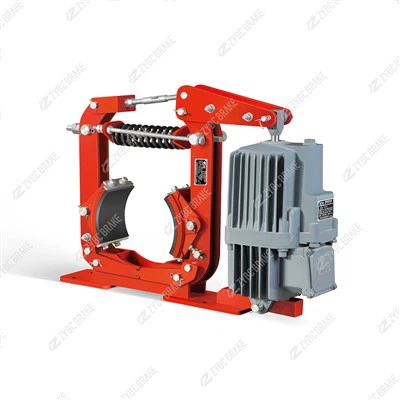

YWZ9 - ایک سیریز ڈرم بریک - YWZ9-200/E23A





YWZ9-200/E23Aایک اعلی - وشوسنییتا میڈیم - ڈیوٹی صنعتی ڈرم بریک ہے جو اپ گریڈ YWZ9 - ایک سیریز سے تعلق رکھتا ہے ، جو عین مطابق کمی ، بھاری بوجھ -}}}}}-mediuting to-medium} to-medim} to-mediting}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} ایک سیریز ہے۔ درجہ بند aناکام - محفوظ ، موسم بہار - مشغول ، الیکٹرو - ہائیڈرولک جاری بریک، یہ YWZ9 سیریز 'بنیادی طاقت (بہتر ساختی استحکام ، موثر قوت ٹرانسمیشن) کو "A - قسم" کی اصلاح (بہتر سنکنرن مزاحمت ، ذہین نگرانی کی مطابقت ، اور ماڈیولر دیکھ بھال) کے ساتھ مربوط کرتا ہے۔ ماڈل کا عہدہ (YWZ9 -} 200/E23a) اپنے کلیدی پیرامیٹرز کی وضاحت کرتا ہے: "YWZ9 - A" اپ گریڈ شدہ نویں جنریشن ڈرم بریک سیریز کے لئے ، "200" کے لئے ، "200" EVELIC-Hyrulic کے لئے ، اور "E23A" کے لئے "200" ، "200" YWZ9-A کا انٹرفیس اور کارکردگی کی ضروریات)۔ بھاری صنعت ، لاجسٹکس ، کان کنی اور پورٹ مشینری میں بڑے پیمانے پر استعمال کیا جاتا ہے ، یہ 200–650 ٹن اور سخت کام کے حالات (اعلی تعدد ، بھاری دھول ، نمی اور درجہ حرارت کے اتار چڑھاو) کے بوجھ کے تحت محفوظ آپریشن کو یقینی بناتا ہے۔ ذیل میں اس کی بنیادی صفات ، ورکنگ اصول ، کلیدی خصوصیات ، عام ایپلی کیشنز ، اور تکنیکی وضاحتوں کا تفصیلی خرابی ہے۔

1. ماڈل کی تشریح اور بنیادی فنکشن

YWZ9-200/E23A کا ماڈل کوڈ اس کے ڈیزائن اپ گریڈ ، مماثل اجزاء ، اور فوری سازوسامان کی جوڑی کے لئے کارکردگی کی گنجائش کی عکاسی کرتا ہے:

ماڈل طبقہ	جس کا مطلب ہے
ywz9-a	اپ گریڈ 9 ویں - جنریشن ڈرم بریک سیریز ("A"=بہتر سنکنرن مزاحمت ، ذہین کنٹرول مطابقت ، ماڈیولر ڈیزائن)
200	بریک ڈرم قطر: 200 ملی میٹر (میڈیم - سائز کا ڈھول میڈیم - ڈیوٹی بوجھ)
E23A	مماثل سرشار الیکٹرو - ہائیڈرولک تھروسٹر: E23 متغیر ("A"=YWZ9-A کے لیور تناسب ، بڑھتے ہوئے انٹرفیس ، اور تھروسٹ آؤٹ پٹ کے لئے بہتر)

اس کے بنیادی افعال اعلی - کو نشانہ بناتے ہیں جس میں صنعتی منظرناموں کا مطالبہ کیا جاتا ہے جس میں حفاظت ، استحکام اور موافقت کی ضرورت ہوتی ہے۔

اعلی - تعدد اور بھاری - ڈیوٹی بریکنگ: بار بار شروعات کے دوران مشینری کو آسانی سے گھٹا دیتا ہے یا روک دیتا ہے - سائیکل (جیسے ، پورٹ کنویرز ، کان کنی کی کان کنی) تھرمل دھندلاہٹ یا ساختی اخترتی کے بغیر۔

ہنگامی صورتحال رک رہی ہے: مشینری کے بھاگنے سے بچنے کے لئے ، مادی اسپلج ، سامان کو پہنچنے والے نقصان ، یا اہلکاروں کے خطرات سے بچنے کے لئے بجلی کے نقصان ، تھروسٹر کی ناکامی ، یا اوور اسپیڈ (ریٹیڈ اسپیڈ کے 110 ٪ سے زیادہ یا اس کے برابر) میں تیزی سے مشغول ہے۔

جامد بوجھ ہولڈنگ: ٹائم ، بحالی ، یا بجلی کی بندش - کے دوران صفر حادثاتی حرکت کو یقینی بنانے کے دوران میڈیم - سے - بھاری بوجھ (جیسے ، 5–18 ٹن لفٹ سامان ، بلک میٹریل) کو محفوظ بناتا ہے۔

ذہین حفاظتی کنٹرول: سینسرز میں تعمیر شدہ - کے ذریعے صنعتی کنٹرول سسٹم (PLC ، SCADA) کے ساتھ مطابقت پذیر ، حقیقی - وقت کی حیثیت کی نگرانی اور ریموٹ فالٹ تشخیص کو چالو کریں۔

2. کام کرنے کا اصول

YWZ9-200/E23A a پر کام کرتا ہےناکام - محفوظ اصول (بریکنگ کے لئے بہار کی قوت ، الیکٹرو - رہائی کے لئے ہائیڈرولک زور)، YWZ9 سیریز 'موثر فورس ٹرانسمیشن کو وراثت میں لینا جبکہ - قسم کے اپ گریڈ کے ل response ردعمل کی رفتار اور استحکام کو بہتر بناتے ہوئے۔ اس کے ورکنگ سائیکل میں تین اہم ریاستیں شامل ہیں:

2.1 بریک منگنی (سیفٹی اسٹیٹ)

جب مشینری اسٹیشنری ہو ، ایمرجنسی موڈ میں ، یا طاقت سے ، اندرونی اونچائی - تناؤ کمپریشن اسپرنگس (60SI2MNA مصر دات اسٹیل) باہر کی طرف پھیلاؤ۔

موسم بہار کی قوت دو آرک - سائز کے بریک جوتے کو باہر کی طرف جھومنے کے لئے دھکیلتی ہے ، جس میں اونچی - پرفارمنس سیرامک ​​- رال رگڑ پیڈ کو گھومنے والے بریک ڈرم کی اندرونی دیوار کے خلاف مضبوطی سے دباتے ہیں۔

پیڈ اور ڈھول کے مابین رگڑ مستحکم بریکنگ ٹارک (300–450 N · m) پیدا کرتا ہے ، جو منسلک مشینری شافٹ کو روکنے یا اسے اسٹیشنری رکھنے کے لئے ڈھول کی گردش کی مزاحمت کرتا ہے۔

2.2 بریک ریلیز (آپریٹنگ اسٹیٹ)

جب مشینری کو چلانے کی ضرورت ہوتی ہے تو ، مماثل E23A الیکٹرو - ہائیڈرولک تھروسٹر چالو ہوتا ہے۔ تھروسٹر بجلی کی توانائی کو اپنی داخلی موٹر ، سینٹرفیوگل پمپ ، اور مہر بند سلنڈر کے ذریعے لکیری ہائیڈرولک تھروسٹ (230 این) میں تبدیل کرتا ہے۔

یہ زور انٹیگریٹڈ ماڈیولر لیور میکانزم (A - ٹائپ آپٹیمائزیشن) کو کھینچتا ہے ، اندرونی چشموں کو کمپریس کرتا ہے اور وقفے کے جوتوں کو اندر کی طرف پیچھے ہٹاتا ہے۔ پیڈ اور ڈھول - کے درمیان ایک عین مطابق 0.4–0.7 ملی میٹر کلیئرنس تیار کی گئی ہے۔

بریک ڈرم مشینری شافٹ کے ساتھ آزادانہ طور پر گھومتا ہے ، جس سے عام آپریشن (جیسے ، کنویر کی نقل و حرکت ، ونچ لفٹنگ) کو قابل بناتا ہے۔

2.3 ہنگامی جواب (فالٹ اسٹیٹ)

بجلی کے نقصان ، تھروسٹر آئل رساو ، یا ہنگامی طور پر شٹ ڈاؤن سگنلز کی صورت میں ، تھروسٹر کا ہائیڈرولک زور فوری طور پر ختم ہوجاتا ہے۔

کمپریسڈ اسپرنگس 0.28 سیکنڈ سے بھی کم یا اس کے برابر کے اندر اندر صحت مندی لوٹنے کے لئے ، بریک کے جوتوں کو - ڈھول {{2} cla کلیمپ کریں - مشینری کو روکنے اور حفاظتی خطرات کو ختم کرنے کے لئے بریک کو تیزی سے مشغول کرنا۔

3. بنیادی ڈھانچہ اور کلیدی اجزاء

YWZ9 - 200/E23a میں چار اہم سب سسٹمز کے ساتھ ایک اپ گریڈ شدہ ماڈیولر ڈیزائن پیش کیا گیا ہے ، جس میں ساختی سختی ، سنکنرن مزاحمت ، اور ذہین مطابقت (A-قسم کور اپ گریڈ) پر توجہ مرکوز کی گئی ہے۔

3.1 بریک ڈرم اور جوتا اسمبلی (رگڑ کور)

بریک ڈرم: 200 ملی میٹر قطر ، HT350 گرے کاسٹ آئرن (HT300 سے زیادہ طاقت اور گرمی کی چالکتا) سے بنا ہوا اور غص .ہ والی اندرونی سطح (سختی HB 240-280) کے ساتھ۔ یہ ریڈیل گرمی کی کھپت کے پنکھوں (10–14 پنکھوں) اور ایک گاڑھی دیوار (15 ملی میٹر) کو مربوط کرتا ہے تاکہ اونچی - تعدد بریک کے دوران گرمی کی رہائی کو تیز کیا جاسکے ، تھرمل اخترتی اور دھندلاہٹ سے گریز کرتے ہوئے۔ محفوظ ، مرتکز گردش کے ل Te ٹپر لاک یا کی وے کے ذریعے مشینری شافٹ پر ڈھول لگایا جاتا ہے۔

بریک جوتے: دو قوس - شکل کے اسٹیل جوتے (مواد: Q355B) کے ساتھ کمبل کی پسلیوں (10 ملی میٹر موٹائی) اور اینٹی - اخترتی بریکٹ کے ساتھ۔ ہر جوتا 16 ملی میٹر موٹی سیرامک ​​- رال جامع رگڑ پیڈ - کے ساتھ کھڑا ہوتا ہے جس میں مستحکم رگڑ کے گتانک ، اعلی - درجہ حرارت کی مزاحمت (380 ڈگری تک) ، اور کم لباس کی شرح کی خاصیت ہوتی ہے۔

جوتا قبضہ: خود -} چکنا کرنے والا ، سنکنرن - مزاحم پیتل کے بشنگ (ایک - ٹائپ اپ گریڈ: 35 ٪ کے ذریعہ پی ٹی ایف ای کوٹنگ) کے ساتھ ایک کاسٹ اسٹیل کا قبضہ {- inded کو کم کرنے اور رگڑ کو کم کرنے کے لئے 35 فیصد اپ گریڈ: 35 ٪ کو کوٹنگ) YWZ9 ماڈل۔

3.2 ایکٹیویشن اینڈ اسپرنگ میکانزم (پاور کور)

مماثل E23A الیکٹرو - ہائیڈرولک تھروسٹر: YWZ9 - ایک سیریز کے لئے وقف ، 230 N لکیری زور فراہم کرتا ہے۔ یہ ایک تین - فیز اے سی موٹر (380V/50Hz ، پاور: 0.18 کلو واٹ) ، اعلی - کارکردگی سینٹرفیوگل پمپ ، اور ایف کے ایم (فلوروربر) کے ساتھ مہر لگا ہوا سلنڈر مہروں کی زد میں آکر تیل کی عمر ، سنکنرن اور اعلی درجہ حرارت کو مربوط کرتا ہے۔ تھروسٹر کا بڑھتے ہوئے انٹرفیس اور لیور کنکشن کو YWZ9-A کے ڈھانچے کے لئے بہتر بنایا گیا ہے ، جس سے عین مطابق قوت ٹرانسمیشن اور صفر سیدھ کی غلطیوں کو یقینی بنایا جاسکتا ہے۔

کمپریشن اسپرنگس: دو اعلی - طاقت 60SI2MNA مصر دات اسٹیل اسپرنگس (قطر: 16 ملی میٹر) یکساں کلیمپنگ فورس (5.0–6.5 KN) فراہم کرنے کے لئے متوازی طور پر اہتمام کیا گیا ہے۔ موسم بہار کی نشست پر ایک ہیکساگونل ایڈجسٹمنٹ نٹ ٹھیک - بریکنگ ٹارک کی ٹیوننگ کی اجازت دیتا ہے تاکہ مختلف بوجھ کی ضروریات (300–450 N · M) کو مل سکے۔

ماڈیولر لیور میکانزم (A - ٹائپ اپ گریڈ): ویلڈیڈ کمک پلیٹوں اور علیحدہ کنکشن پوائنٹس کے ساتھ دو 45# اسٹیل لیور (موٹائی: 8 ملی میٹر)۔ رگڑ کو کم کرنے اور ریلیز کی کارکردگی کو بہتر بنانے اور رہائی کی کارکردگی کو بہتر بنانے کے لئے لیور پائیوٹ ایک مہر بند بال بیئرنگ (سنکنرن - مزاحم چکنائی سے بھرا ہوا) استعمال کرتا ہے۔

3.3 سیفٹی اینڈ کنٹرول اجزاء (کنٹرول کور)

دوہری حد سوئچ: معیاری - لیس پوزیشن سینسر (ایک "مکمل طور پر مصروف ،" ایک "مکمل طور پر جاری" کے لئے ایک) IP65 تحفظ (A - ٹائپ اپ گریڈ: اینٹی - سنکنرن ، دھول - تنگ ہاؤسنگ)۔ وہ مشینری کے پی ایل سی کو ڈیجیٹل سگنل بھیجتے ہیں ، جس سے انٹلاک کنٹرول - کو قابل بناتا ہے ، اس بات کو یقینی بنانا کہ مرکزی مشین تب ہی شروع ہوسکتی ہے جب بریک جاری ہوتا ہے ، اور اگر بریک مشغول ہونے میں ناکام ہوجاتا ہے تو فوری طور پر رک جاتا ہے۔

انٹیگریٹڈ سینسر (اختیاری): دلکش پہننے والے سینسر (جب پیڈ کی موٹائی 3 ملی میٹر سے کم یا اس کے برابر) ، درجہ حرارت کے سینسر (ڈرم کا درجہ حرارت 350 ڈگری سے کم یا اس کے برابر کی نگرانی کریں) ، اور پریشر سینسر (تھروسٹر ہائیڈرولک پریشر کا پتہ لگائیں) کے لئے حقیقی - وقت کی حیثیت کی نگرانی اور پیش گوئی کی بحالی کے لئے۔

دستی ریلیز لیور: بجلی کے نقصان کے دوران دستی مراجعت کے لئے تھروسٹر کے سلنڈر پر ایک مکینیکل لیور لگایا گیا ہے - مشینری کی بحالی یا ہنگامی ری سیٹ کی سہولت فراہم کرنا۔

3.4 بڑھتے ہوئے اور تحفظ کے اجزاء (استحکام کور ، ایک - ٹائپ فوکس)

سایڈست بڑھتے ہوئے اڈے: Q 10 ملی میٹر افقی/عمودی ایڈجسٹمنٹ کے لئے لمبے لمبے سلاٹ (لمبائی: 25 ملی میٹر) کے ساتھ ایک Q355B اسٹیل بیس۔ بیس کو مرطوب یا ساحلی ماحول کے لئے موزوں ، بہتر سنکنرن مزاحمت کے لئے ڈبل - پرت ایپوسی رال (120-150 μm موٹائی) کے ساتھ لیپت کیا گیا ہے۔

ماحولیاتی تحفظ کا احاطہ: IP56 تحفظ کے ساتھ ایک 2 ملی میٹر موٹی شیٹ میٹل کا احاطہ (A - ٹائپ اپ گریڈ: معیاری IP55 سے زیادہ دھول/پانی کی مزاحمت) ، بھاری دھول ، پانی کی چھڑکیں اور صنعتی ملبے سے اندرونی اجزاء کو بچاتے ہوئے۔ انتہائی ماحول کے لئے ، ایک اختیاری 304 سٹینلیس سٹیل کا احاطہ دستیاب ہے۔

اینٹی - سنکنرن اپ گریڈ (A - ٹائپ کور): تمام بیرونی دھات کے اجزاء (لیورز ، بیس ، فاسٹنرز) کو ایپوسی رال کی دو پرتوں کے ساتھ لیپت کیا جاتا ہے۔ فاسٹینرز مرطوب ، ساحلی ، یا دھول دار ماحول (95 ٪ سے کم یا اس کے مساوی) میں زنگ کے خلاف مزاحمت کے لئے گرم - ڈپ جستی یا 304 سٹینلیس سٹیل (اختیاری) کا استعمال کرتے ہیں۔
